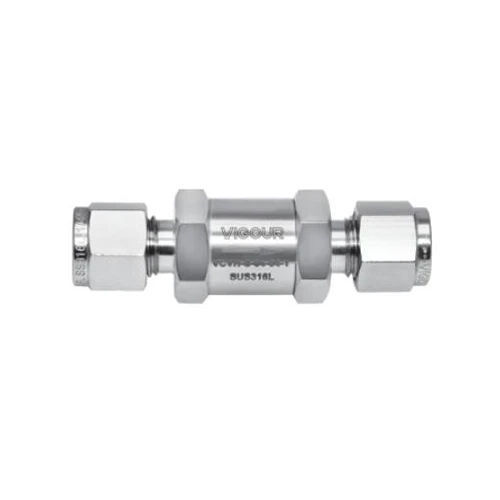

Modelis
VCV
|
Įvadas
• Vienas kryptinis srautas, nurodytas rodykle ant kūno • Dėl didelio srauto galimybių ir mažo slėgio kritimo • Darbinės temperatūros diapazonas: -20 laipsnis +165 laipsnis • Išvalytas naudoti deguonies tarnyboje • Maksimalus įleidimo slėgis: 200 barų |
|
Paraiška
• Inline žemo slėgio/aukšto slėgio dujų patikrinimo vožtuvai, kuriuose nėra nuotėkio. Dujų aptarnavimo metu veikimas nuotėkio |
Techniniai parametrai
| Kūnas | 316L / žalvaris |
| Įtrūkimo slėgis | 1 psig |
| Pavasaris | 316L |
| Stūmoklis | 316L |
| Sėdynė | Vitonas |
| Nutekėjimo greitis | Burbulas |
VCV1
Įvadas
• Kompaktiški suprojektuoti vožtuvai • EPDM O žiedas yra standartinis (parinktis: „Viton®“) • Slėgio įvertinimas: 206 juosta |
|
|
Paraiška
• Skirta prietaisų skydams ir sistemoms |
Techniniai parametrai
| Darbinis slėgis | 206 juosta |
| Įtrūkimo slėgis |
1 psi |
| Kūno medžiaga | 316L |
| Įleidimo / išleidimo jungtis | Žr. Užsakymo informaciją |
| O žiedas | EPDM standartas |
| VITON® | variantas |
| Nutekėjimo greitis | Burbulas |
VCV2
|
Įvadas
• Kompaktiški suprojektuoti vožtuvai • „Viton®“ (FKM) O žiedas yra standartinis (parinktis: Kalrez® (FFKM)) • Slėgio įvertinimas: 413 barų • Krekingo slėgis: 0. 06 juosta |
|
|
Paraiška
• Skirta prietaisų skydams ir sistemoms |
Techniniai parametrai
| Darbinis slėgis | 413 juosta |
| Įtrūkimo slėgis | 1 psi |
| Kūno medžiaga |
S: 316L C: chromuotas žalvaris |
| Įleidimo / išleidimo jungtis | Žr. Užsakymo informaciją |
| O žiedas | EPDM standartas |
| VITON® | variantas |
| Nutekėjimo greitis | Burbulas |
VCVH
|
Įvadas
• Kompaktiškas patikrinimo vožtuvas • O žiedo medžiagos: „Viton® Standard“, „EPDM“ pasirenkama • Darbinis slėgis: Maks. 300Bar • Atidarymo slėgis: 1 / 3PSI / 1PSI • Įleidimo / išleidimo jungtis: NPT sriegis / NPT vamzdžio montavimas |
|
Paraiška
• Skirta prietaisų skydams ir sistemoms • Vandenilio energija • Aukšto srauto programos |
Techniniai parametrai
| Darbinis slėgis | Maks. 300 barų |
| Atidarymo slėgis | 1 / 3PSI / 1PSI |
| Tėvų medžiaga | Žr. Užsakymo informaciją |
| Įėjimo/išleidimo jungtis | Žr. Užsakymo informaciją |
| O žiedas | „Viton®“ (standartas) |
| EPDM | (neprivaloma) |
| Nutekėjimo greitis | Burbulas |

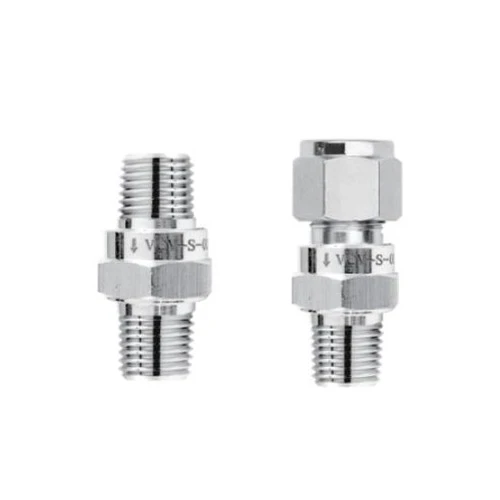

Aukšto slėgio dujų patikrinimo vožtuvas supaprastintas paaiškinimas
Kas tai?
Paprasta prasme: dujoms „vienpusis vartininkas“, leidžiantis tekėti tik viena kryptimi. Bandai pakeisti srautą? Jokios galimybės-iškart užblokuota!
Savybės
- Aukšto slėgio atsparumas:Gali valdyti iki 413 baro (apie slėgį 4, 000 metrų povandeniniu būdu), puikiai tinkantį atlaikyti ekstremalų slėgį.
- Atgal prevencija:Naudoja spyruoklę arba sunkumą, kad automatiškai išjungtų vožtuvą, kai dujos bando tekėti atgal, akimirksniu blokuodamos atvirkštinį srautą.
- Lanksčios jungtys:Galima įsigyti su NPT sriegiais (kietų vamzdžių jungtims) arba vamzdžių montavimui (norint greitai jungtis su lanksčiomis žarnomis), todėl jis yra pritaikomas prie skirtingų vamzdžių poreikių.
- Analogija:Pagalvokite apie tai kaip „vožtuvas“ širdyje, kuri kontroliuoja kraujo kraują, teka tik į vieną pusę, ir čia kontroliuojamos aukšto slėgio dujos.
Kur jis naudojamas?
- Vandenilio kaupimas ir transportas:Neleidžia pavojingi nugaros srautai, kai užpildomi aukšto slėgio vandenilio cilindrai.
- Gamtinių dujų vamzdynai:Užtikrina, kad slėgio dujų pervežimo metu dujos nenusileidžia atgal į kompresorių.
- Laboratorinės sistemos:Apsaugo didelio grynumo dujų cilindrus, sustabdydamas bet kokius teršalus nuo nugaros į cilindrą.
- Pramoninis pjovimas/suvirinimas:Neleidžia patekti į dujas, tokias kaip acetilenas ar deguonis, užtikrinant, kad dėl mišrių dujų nėra pavojaus sprogimui.
Kaip naudoti aukšto slėgio dujų patikrinimo vožtuvą?
Pagrindinis principas:Įsitikinkite, kad vožtuvas yra įdiegtas su teisinga kryptimi, nesukite jo atgal!
Diegimo veiksmai:
- Patikrinkite rodyklę:Vožtuvo korpusas turės rodyklę, nurodančią dujų srauto kryptį (→). Visada įsitikinkite, kad rodyklė nukreipta ta kryptimi, kurią dujos turi tekėti.
- Pasirinkite tinkamą ryšį:
- NPT gijos:Geriausia standžiam plieno vamzdžių jungtims, būtinai naudokite sandarinimo juostą, kad išvengtumėte nuotėkio.
- Vamzdžio pritaikymas:Tinka žarnoms ar prietaisų vamzdžiams. Tiesiog įdėkite vamzdį ir priveržkite veržlę, kad būtų galima pritvirtinti.
- SEAL Testavimas:
- Įdiegę, švelniai bakstelėkite vožtuvą, eidami pro jį, kad įsitikintumėte, jog nėra nuotėkio „švilpiančio“ garso.
- Atlikite atvirkštinio slėgio bandymus (jei įmanoma), kad patikrintumėte, ar vožtuvas visiškai išjungia srautą.
Privalumai:
- Operacija be rūpesčių:Vožtuvas automatiškai apsaugo nuo nugaros srauto, todėl jums nereikia jo stebėti.
- Sauga pirmiausia:Sustabdo aukšto slėgio dujas tekėti atgal, užkertant kelią galimai įrangos pažeidimui ar net sprogimams.
- Patvarus:Pagaminta iš korozijai atsparių medžiagų, tokių kaip nerūdijantis plienas, su spyruokliniu dizainu, kuris atsparus nuovargiui.
Bendrosios problemos:
1 leidimas: nedideli nutekėjimai (kai dujos teka teisinga kryptimi)
Priežastis:Susidėvėjusi vožtuvo šerdis, teršalai ant sandarinimo paviršiaus arba silpnos spyruoklės jėgos.
Sprendimas:Nuvalykite vožtuvą, prireikus pakeiskite vožtuvo šerdį arba spyruoklę.
2 leidimas: atgalinis srautas nėra visiškai sustabdytas
Priežastis:Neteisinga montavimo kryptis, sulaužyta spyruoklė ar vožtuvo šerdis įstrigo.
Sprendimas:Dar kartą patikrinkite rodyklės kryptį, pakeiskite spyruoklę ir išvalykite vožtuvo šerdį.
3 leidimas: nutekėjimas ryšio taškuose (NPT arba vamzdžių montavimas)
Priežastis:Siūlai nėra pakankamai sandarūs, arba vamzdis, pritvirtintas, nėra saugiai paspaudžiamas.
Sprendimas:Priveržkite NPT sriegius sandarinimo juosta arba dar kartą paspauskite vamzdžio montavimą, kad įsitikintumėte, jog jis yra saugus.
4 leidimas: vožtuvas neleidžia srauto dujų
Priežastis:Įdiegtas neteisingas kelias, vožtuvo šerdis, užstrigęs šiukšlėmis, arba spyruoklė per daug suspausta.
Sprendimas:Atjunkite vožtuvo kryptį, išvalykite vožtuvo korpusą ir patikrinkite spyruoklės lankstumą.
