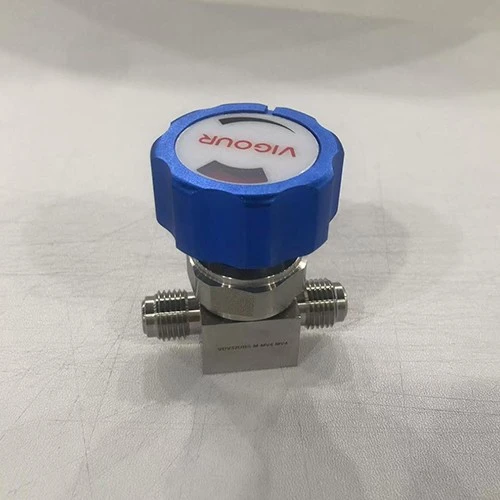

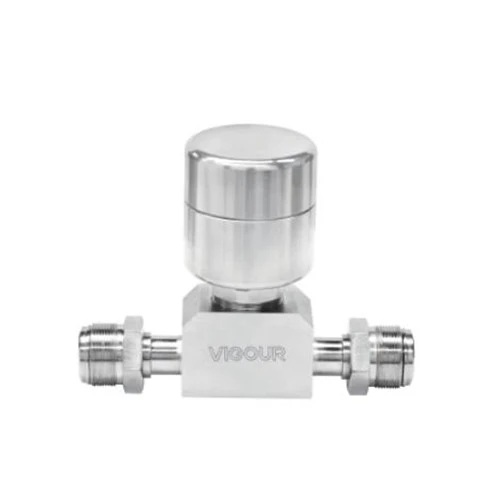

UHP diafragmos vožtuvas

UHP diafragmos vožtuvas
Detalių:
UHP diafragmos vožtuvas Mūsų įmonėje yra šie 10 tipų: VDV31UA, VDV32UB, VDV33UB, VDV52UB, VDV22UB, VDV36, VDV37, VDV38, VDV39, VDV40,
Siųsti užklausą
Aprašymas
Siųsti užklausą

Modelis

product-500-500

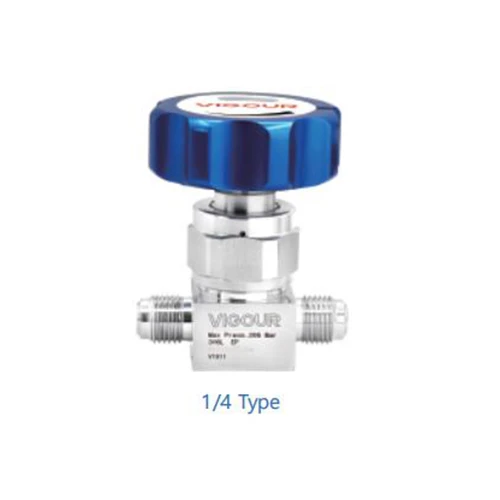

VDV31UA
product-500-500
VDV32UB
product-500-500
VDV33UB
product-500-500
VDV52UB
product-500-500
VDV22UB
product-500-500
VDV36
product-500-500
VDV37
product-500-500
VDV38
product-500-500
VDV39
product-500-500
VDV40

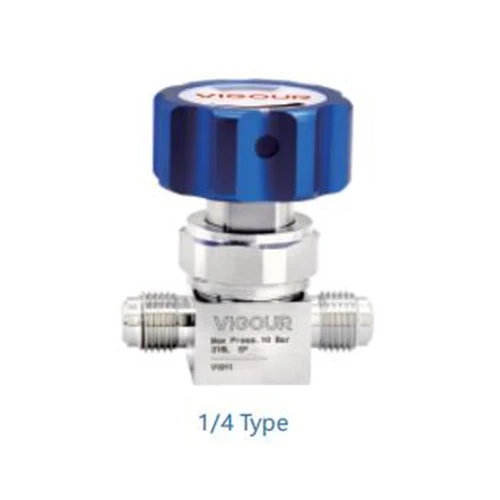

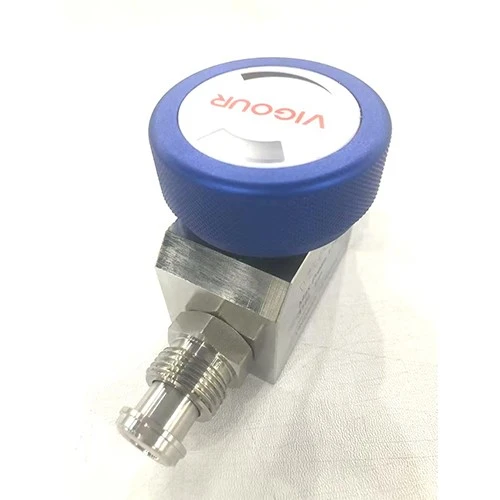

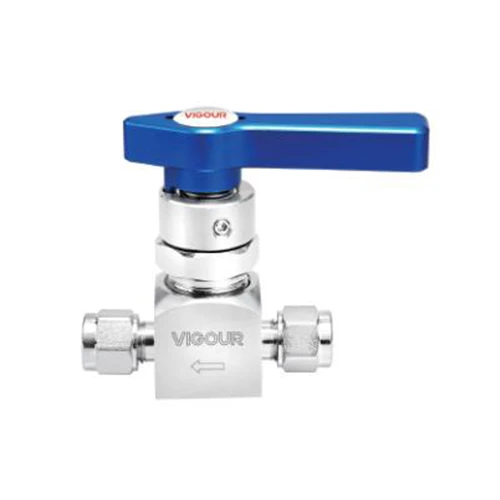

VDV31UA





Įvadas



• UHP diafragmos vožtuvas

• Nerūdijančio plieno 316L korozijos dujų korpusas

• Įleidimo slėgis „Max 300“ juosta

• Kairės arba dešinės svirties kryptis, skirta uždaryti

• Platus įvadų ir lizdų asortimentas

• Metalo iki metalo sandariklis iki atmosferos



Techniniai parametrai



Maks. Darbinis slėgis 4500 psig (300 bar)

product-500-500
Maks. Darbinė temp 14 laipsnis F ~ 104 laipsnis F (-10 laipsnis ~ 40 laipsnių)
Medžiagos
Kūnas 316L
Diafragma Elgiloy®
Sėdynės pakavimas Pctfe
Tvarkyti Al
Vidinė nutekėjimo pašalpa 1x10^-9 mbar i/s his
Išorinio nutekėjimo pašalpa 1x10^-9 mbar i/s his
Srauto talpa CV =0. 1
Anga Ф2.7mm
Svoris apytiksliai. 0. 25kg

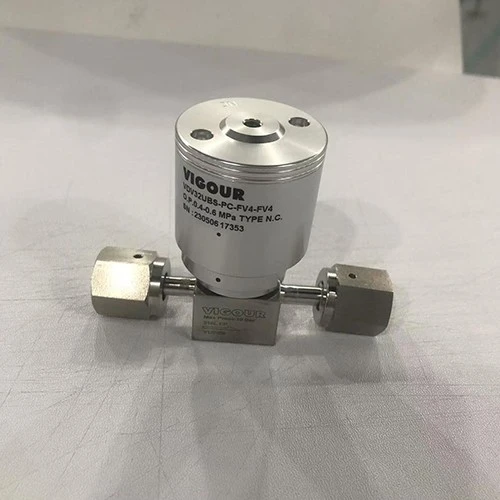

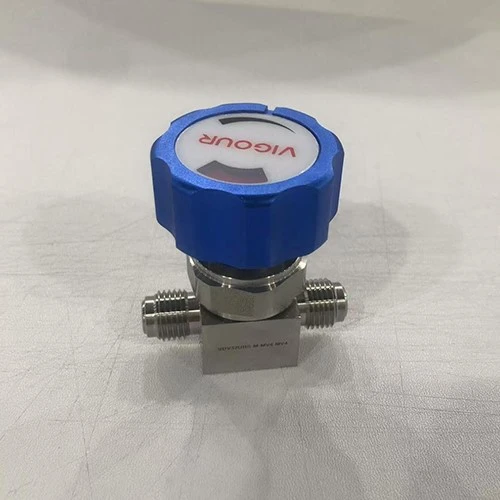

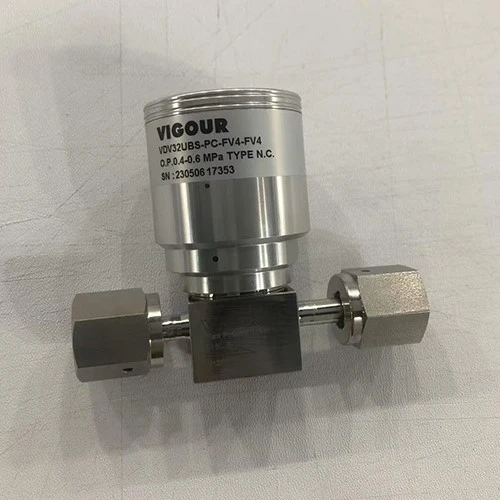

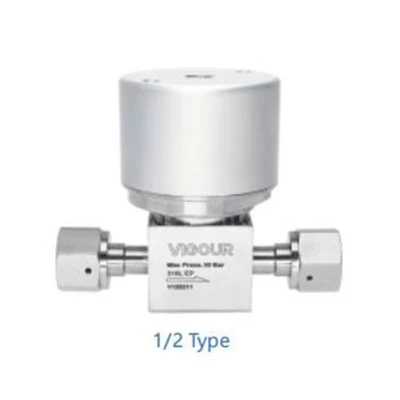

VDV32UB





Įvadas



• Tinka dideliam grynumui, degioms ar toksiškoms skysčių dujoms

• Tiesioginė diafragmos konstrukcija su pranašesniu sandarinimu

Našumas, puikus patvarumas, kompaktiškumas ir dalelė

ir „Dead-Space“ pasirodymas

• Atidarytas ir uždarytas vožtuvas lengvai matomas iš pirmo žvilgsnio

• Puikios dujų poslinkio charakteristikos

• Standartinė sėdynės medžiaga yra PCTFE, poliimidas/PFA yra parinktis



Techniniai parametrai



Maks. Darbinis slėgis 150 psig (10 bar)

product-500-500
Pneumatinis veikimo slėgis 58 ~ 87PSIG (4-6 juosta)
Maks. Darbinė temp 14 laipsnis F ~ 104 laipsnis F (-10 laipsnis ~ 40 laipsnių)
Medžiagos
Kūnas 316L
Diafragma Elgiloy®
Sėdynės pakavimas Pctfe
Tvarkyti Al
Vidinė nutekėjimo pašalpa 1x10^-9 mbar i/s his
Išorinio nutekėjimo pašalpa 1x10^-9 mbar i/s his
Srauto talpa 1/4 "CV =0. 3 3/8" 1/2 "cv =0. 65
Svoris apytiksliai. 0. 27 kg



Produkto paveikslėlis

product-500-500
product-500-500
product-500-500

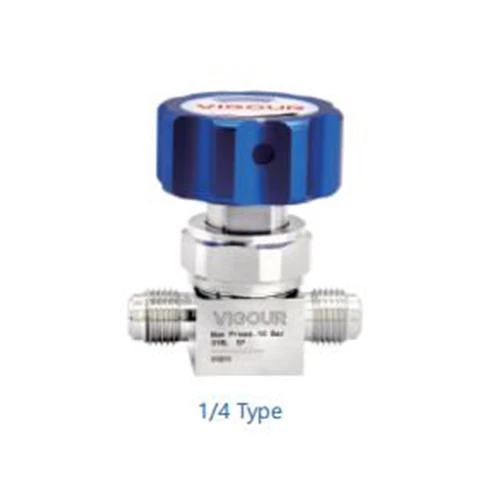

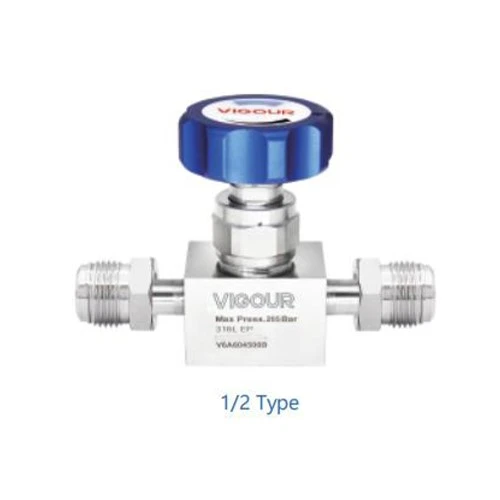

VDV33UB





Įvadas



• Tinka ultravioletui, degioms ar toksiškoms skysčių linijoms puslaidininkiniams

gamybos įranga ir įrenginiai

• Tiesioginė diafragmos konstrukcija su pranašesniu sandarinimu

našumas, puikus patvarumas, kompaktiškumas ir dalelė bei

Spektaklis be senų

• Vožtuvo atidaryta ir uždara padėtis lengvai matoma iš pirmo žvilgsnio

• Puikios dujų poslinkio charakteristikos

• EP gydymas yra standartinis visų sudrėkintų paviršių

• Standartinė sėdynės medžiaga yra PCTFE, poliimidas/PFA yra parinktis



Techniniai parametrai



Maks. Darbinis slėgis 3000 psig (206 bar)

product-500-500
Pneumatinis veikimo slėgis 58 ~ 87PSIG (4-6 juosta)
Maks. Darbinė temp 14 laipsnis F ~ 104 laipsnis F (-10 laipsnis ~ 40 laipsnių)
Paviršiaus apdaila 10 μin. Ra
Medžiagos
Kūnas 316L
Diafragma Elgiloy®
Sėdynės pakavimas Pctfe
Tvarkyti Al
Vidinė nutekėjimo pašalpa 1x10^-9 mbar i/s his
Išorinio nutekėjimo pašalpa 1x10^-9 mbar i/s his
Srauto talpa 1/4 "cv =0. 1 3/8" 1/2 "cv =0}. 5
Svoris apytiksliai. 0. 27 kg



Produktų aprašymas



product-500-500
product-500-500
product-500-500

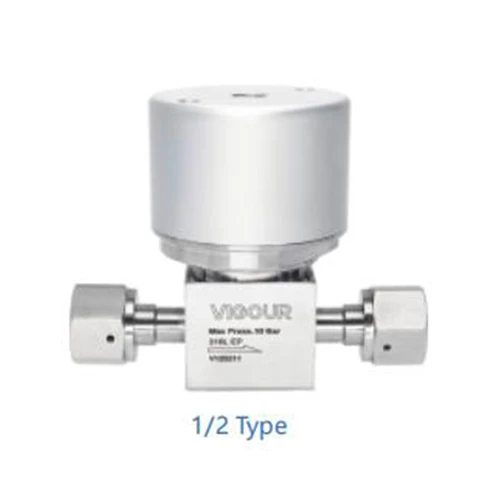

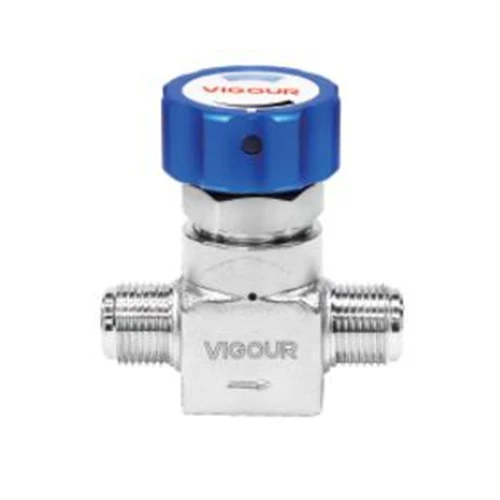

VDV52UB





Įvadas



• Tinka ultravioletui, degioms ar toksiškoms skysčių linijoms puslaidininkiniams

gamybos įranga ir įrenginiai

• Tiesioginė diafragmos konstrukcija su pranašesniu sandarinimu

našumas, puikus patvarumas, kompaktiškumas ir dalelė bei

Spektaklis be senų

• Vožtuvo atidaryta ir uždara padėtis lengvai matoma iš pirmo žvilgsnio

• Puikios dujų poslinkio charakteristikos

• EP gydymas yra standartinis visų sudrėkintų paviršių

• Standartinė sėdynės medžiaga yra PCTFE, poliimidas/PFA yra parinktis



Techniniai parametrai



Maks. Darbinis slėgis 300 psig (20 bar)

product-500-500
Pneumatinis veikimo slėgis 58 ~ 87PSIG (4-6 juosta)
Maks. Darbinė temp 14 laipsnis F ~ 104 laipsnis F (-10 laipsnis ~ 40 laipsnių)
Paviršiaus apdaila 10 μin. Ra
Medžiagos
Kūnas 316L
Diafragma Elgiloy®
Sėdynės pakavimas Pctfe
Tvarkyti Al
Vidinė nutekėjimo pašalpa 1x10^-9 mbar i/s his
Išorinio nutekėjimo pašalpa 1x10^-9 mbar i/s his
Srauto talpa 1/4 "CV =0. 3 3/8" 1/2 "cv =0. 65
Svoris apytiksliai. 0. 27 kg



Produkto paveikslėlis

product-500-500
product-500-500
product-500-500

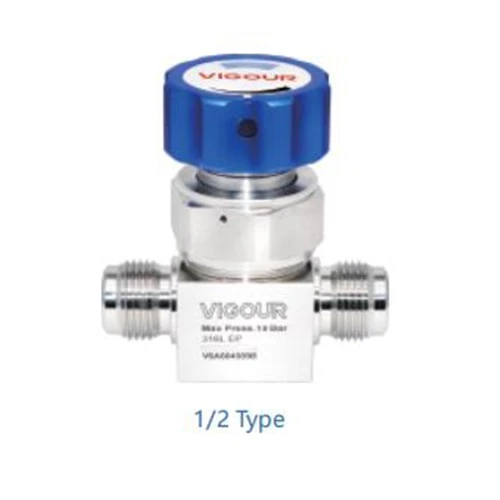

VDV22UB





Įvadas



• Tinka ultravioletui, degioms ar toksiškoms skysčių linijoms puslaidininkiniams

gamybos įranga ir įrenginiai

• Tiesioginė diafragmos konstrukcija su pranašesniu sandarinimu

našumas, puikus patvarumas, kompaktiškumas ir dalelė bei

Spektaklis be senų

• Vožtuvo atidaryta ir uždara padėtis lengvai matoma iš pirmo žvilgsnio

• EP gydymas yra standartinis visų sudrėkintų paviršių

• Standartinė sėdynės medžiaga yra PCTFE, poliimidas/PFA yra parinktis



Techniniai parametrai



Maks. Darbinis slėgis 150 psig (10 bar)

product-500-500
Pneumatinis veikimo slėgis 58 ~ 87PSIG (4-6 juosta)
Maks. Darbinė temp 14 laipsnis F ~ 104 laipsnis F (-10 laipsnis ~ 40 laipsnių)
Paviršiaus apdaila 10 μin. Ra
Medžiagos
Kūnas 316L
Diafragma Elgiloy®
Sėdynės pakavimas Pctfe
Tvarkyti Al
Vidinė nutekėjimo pašalpa 1x10^-9 mbar i/s his
Išorinio nutekėjimo pašalpa 1x10^-9 mbar i/s his
Srauto talpa 1/4 "CV =0. 3 3/8" 1/2 "cv =0. 65
Svoris apytiksliai. 0. 27 kg

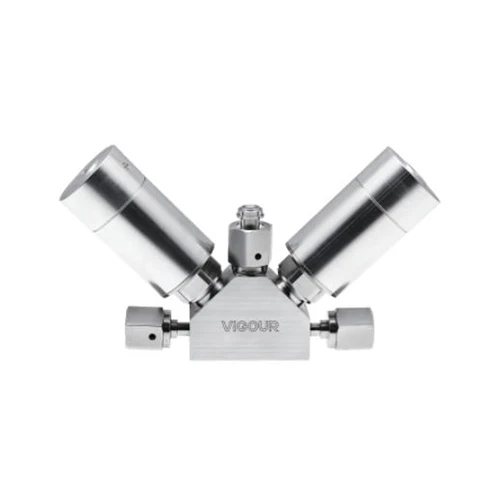

VDV36





Įvadas



• Puikios degazavimo savybės pasiekiamos per

Sumažintos srauto keliai, derinant 2 iš VDV32, VDV33

UHP diafragmos vožtuvai kartu viename vožtuvo korpuse.

• Mažiau suvirinimo suvirinimo priemonių virš standartinio vožtuvo išlyginimo

• Sumažina vietos reikalavimus

• Kompaktiškas vamzdžių išdėstymas

• „Dead Space Free Configuration“



Techniniai parametrai



Maks. Darbinis slėgis 150 psig (10 bar) 3000 psig (206 bar) pasirenkama

product-500-500
Pneumatinis veikimo slėgis 58 ~ 87PSIG (4-6 juosta)
Maks. Darbinė temp 14 laipsnis F ~ 104 laipsnis F (-10 laipsnis ~ 40 laipsnių)
Paviršiaus apdaila 10 μin. Ra
Medžiagos
Kūnas 316L
Diafragma Elgiloy®
Sėdynės pakavimas Pctfe
Tvarkyti Al
Vidinė nutekėjimo pašalpa 1x10^-9 mbar i/s his
Išorinio nutekėjimo pašalpa 1x10^-9 mbar i/s his
Srauto talpa CV =0. 3 (žemas slėgis) CV =0. 1 (aukštas slėgis)
Svoris apytiksliai. 0. 27 kg

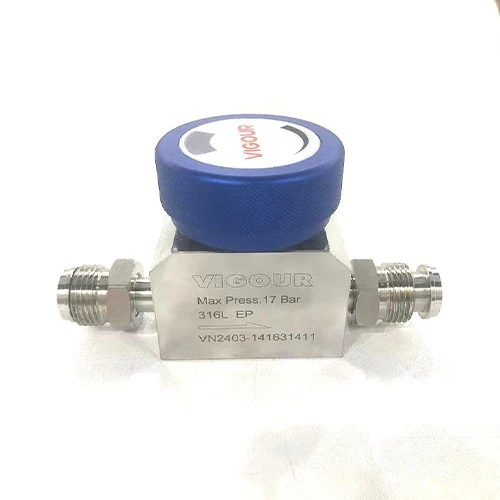

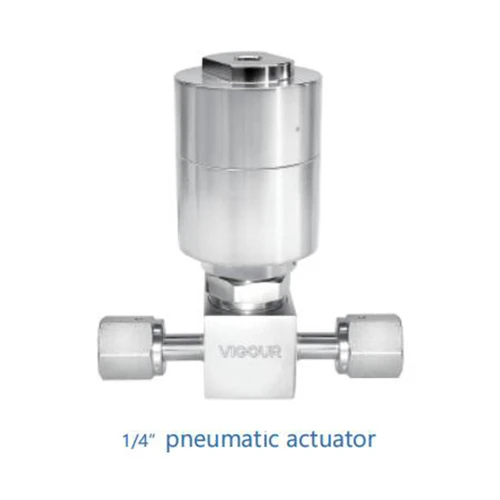

VDV37





Įvadas



• Tinka itin, deginamoms ar toksiškoms skysčių linijoms

Puslaidininkių gamybos įranga ir įrenginiai

• Tiesioginė diafragmos konstrukcija su pranašesniu sandarinimu

Našumas, puikus patvarumas, kompaktiškumas ir

Nemokamas dalelių našumas

• Vožtuvo atidaryta ir uždara padėtis lengvai matoma iš pirmo žvilgsnio

• Puikios dujų poslinkio charakteristikos

• EP gydymas yra standartinis visų sudrėkintų paviršių

• Standartinė sėdynės medžiaga yra PCTFE, poliimidas yra parinktis



Techniniai parametrai



Maks. Darbinis slėgis 250 psig (17 bar)

product-500-500
Pneumatinis veikimo slėgis 80 ~ 100PSIG (5. 5-6. 8bar)
Maks. Darbinė temp -40 laipsnis F ~ 159 laipsnis f (-40 laipsnis ~ 71 laipsnis)
Paviršiaus apdaila 10 μin. Ra
Medžiagos
Kūnas 316L
Diafragma Elgiloy®
Sėdynės pakavimas Pctfe
Tvarkyti Al
Vidinė nutekėjimo pašalpa 1x10^-9 mbar i/s his
Išorinio nutekėjimo pašalpa 1x10^-9 mbar i/s his
Srauto talpa CV =2. 8
Svoris apytiksliai. 1,36 kg





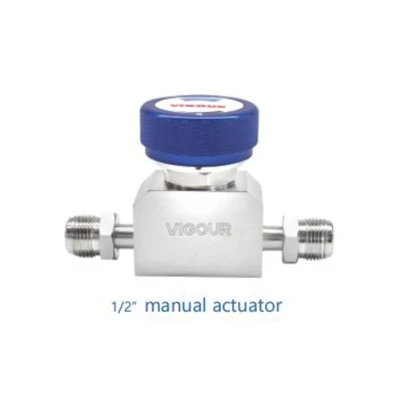

VDV38





Įvadas



• Tinka itin, deginamoms ar toksiškoms skysčių linijoms

Puslaidininkių gamybos įranga ir įrenginiai

• Tiesioginė diafragmos konstrukcija su pranašesniu sandarinimu

Našumas, puikus patvarumas, kompaktiškumas ir

Nemokamas dalelių našumas

• Vožtuvo atidaryta ir uždara padėtis lengvai matoma iš pirmo žvilgsnio

• Puikios dujų poslinkio charakteristikos

• EP gydymas yra standartinis visų sudrėkintų paviršių

• Standartinė sėdynės medžiaga yra PCTFE, poliimidas yra parinktis



Techniniai parametrai



Maks. Darbinis slėgis 3000 psig (206 bar)/ 1300 psig (90Bar)

product-500-500
Įjungimo slėgis 70 ~ 110 psig (5-8 juosta)
Maks. Darbinė temp -40 laipsnis F ~ 159 laipsnis f (-40 laipsnis ~ 71 laipsnis)
Paviršiaus apdaila 10 μin. Ra
Medžiagos
Kūnas 316L
Diafragma Elgiloy®
Sėdynės pakavimas Pctfe
Tvarkyti Al
Vidinė nutekėjimo pašalpa 1x10^-9 mbar i/s his
Išorinio nutekėjimo pašalpa 1x10^-9 mbar i/s his
Srauto talpa rankinė pavara CV {{0}}. 0
pneumatinė pavara Cv {{0}}. 0 (90bar) / cv =0. 7 (206 bar)
Svoris apytiksliai. 1,27 kg

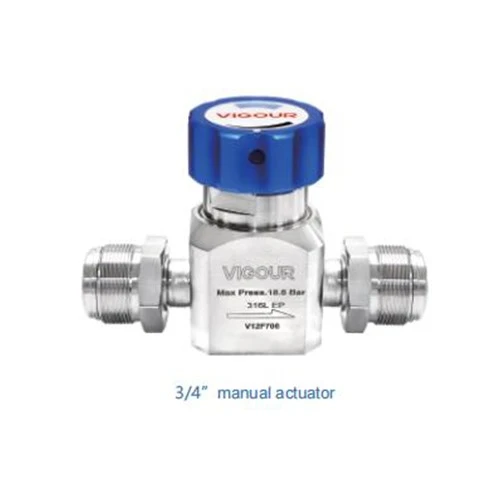

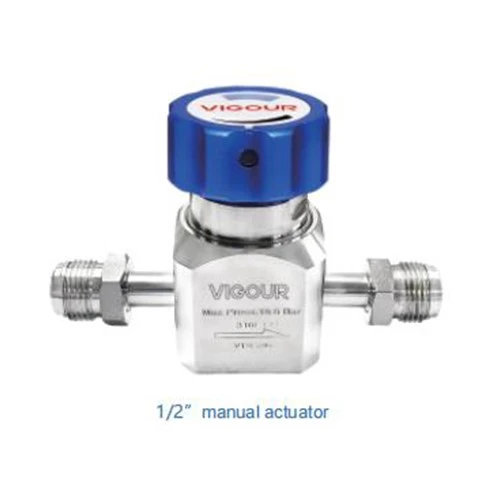

VDV39





Įvadas



• Tinka ypač plaučių, degių ar toksiškų skysčių linijoms puslaidininkių gamybos įrangai ir įrenginiams

• Tiesioginė diafragma

Dalelių ir negyvų erdvių veikimas

• Produktas pagamintas atsižvelgiant į VS001A proceso specifikaciją

• Vožtuvo atidaryta ir uždara padėtis lengvai matoma iš pirmo žvilgsnio

• Puikios dujų poslinkio charakteristikos

• EP gydymas yra standartinis visų sudrėkintų paviršių

• Standartinė sėdynės medžiaga yra PCTFE, poliimidas yra parinktis



Techniniai parametrai



Maks. Darbinis slėgis 270 psig (18,6 bar)

product-500-500
Pneumatinis veikimo slėgis 80 ~ 100PSIG (5. 5-6. 8bar)
Maks. Darbinė temp 14 laipsnis F ~ 104 laipsnis F (-10 laipsnis ~ 40 laipsnių)
Paviršiaus apdaila 10 μin. Ra
Medžiagos
Kūnas 316L
Diafragma Elgiloy®
Sėdynės pakavimas Pctfe
Tvarkyti Al
Vidinė nutekėjimo pašalpa 1x10^-9 mbar i/s his
Išorinio nutekėjimo pašalpa 1x10^-9 mbar i/s his
Srauto talpa CV =2. 8
Svoris apytiksliai. 1. 0 kg



Produkto paveikslėlis



product-500-500
product-500-500
product-500-500





VDV40





Įvadas



• Tinka ypač plaučių, degių ar toksiškų skysčių linijoms puslaidininkių gamybos įrangai ir įrenginiams

• Tiesioginė diafragma

Nemokamas dalelių našumas

• Produktas pagamintas atsižvelgiant į VS001A proceso specifikaciją

• Vožtuvo atidaryta ir uždara padėtis lengvai matoma iš pirmo žvilgsnio

• Puikios dujų poslinkio charakteristikos

• EP gydymas yra standartinis visų sudrėkintų paviršių

• Standartinė sėdynės medžiaga yra PCTFE, poliimidas yra parinktis



Techniniai parametrai



Maks. Darbinis slėgis 3000 psig (206 bar)

product-500-500
Įjungimo slėgis 70 ~ 110 psig (5-8 juosta)
Maks. Darbinė temp -40 laipsnis F ~ 160 laipsnis f (-40 laipsnis ~ 71 laipsnis)
Paviršiaus apdaila 10 μin. Ra
Medžiagos
Kūnas 316L
Diafragma Elgiloy®
Sėdynės pakavimas Pctfe
Tvarkyti Al
Vidinė nutekėjimo pašalpa 1x10^-9 mbar i/s his
Išorinio nutekėjimo pašalpa 1x10^-9 mbar i/s his
Srauto talpa pneumatinė pavara CV =0. 23 Rankinė pavara CV =0. 29. 29
Svoris apytiksliai. 1,27 kg





UHP ypač aukšto grynumo diafragmos vožtuvo techninis aprašymas





UHP diafragmos vožtuvas (ypač didelis grynumas) yra specialiai sukurtas pramonės šakoms, turinčioms ypač didelius dujų grynumo reikalavimus, tokius kaip puslaidininkis, fotoelektros ir biofarmacijos sektoriai. Tai užtikrina dujų tiekimą be nuotėkio ir be užteršimo, atsižvelgiant į ypač švarų standartus. Pagrindinis vožtuvo bruožas yra jo diafragmos izoliacijos konstrukcija, kuri apsaugo nuo vožtuvo koto ir terpės kontakto, visiškai pašalinant kietųjų dalelių išsiskyrimo riziką.



Pagrindinės savybės

Veikimo režimas

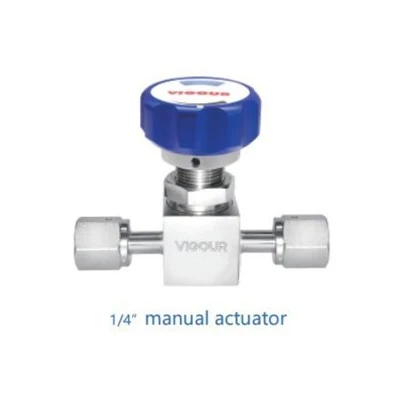

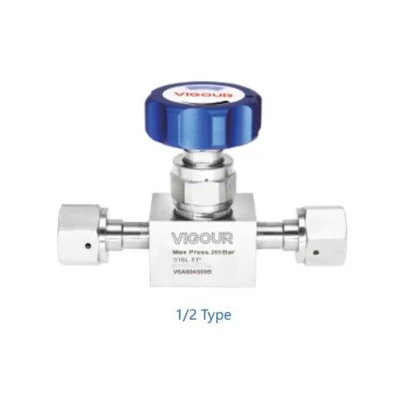

Rankinis tipas: Idealiai tinka žemo dažnio veikimui ar mažiems srauto scenarijams, turint paprastą ir patikimą dizainą. Jis tiekiamas su aukšto tikslumo laipsniu, kuris buvo pritaikytas rankomis, kad būtų galima pritaikyti smulkius.

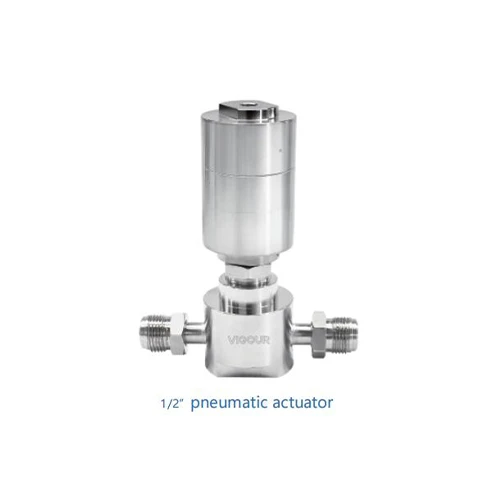

Pneumatinis tipas: Integruota su pavara (vieno veikimo/dvigubo veikimo), palaiko PLC valdymą ir atidaro/uždaro mažiau nei 1 sekundę, todėl jis tinka automatinėms gamybos linijoms ir aukšto dažnio programoms.

Ryšio tipai

VCR (vakuuminių jungčių laikymas): Metalo tarpiklio sandariklis, idealus ypač aukšto vakuumui (mažesnis arba lygus 1 0 ⁻⁹ torr) ir ypač plaučių dujų sistemoms. Standartinis 316L nerūdijančio plieno interjeras, kurio RA yra mažesnis arba lygus 0,2 μm elektropolijos apdaila.

NPT (nacionalinis vamzdžių gija): Kūginis sriegio sandariklis, reikia PTFE juostos arba sandariklio, tinkančio vidutinio ar žemo slėgio pramoninėms reikmėms.

Vamzdžio montavimas: „Swagelok®“ suderinamas dizainas, skirtas greitam ryšiui ir montavimui. Idealiai tinka mažo skersmens sistemoms (1/8 "–1/2").

Našumo parametrai

Slėgio diapazonas: Vakuumas iki 1500 psig (pasirinktiniai modeliai yra iki 6000 psig).

Srauto valdymas: CV vertės iš 0. 02–2,5, su nulinės negyvos kojos vožtuvo kūno konstrukcija, kad sumažintų vidutinės likučius.

Nutekėjimo greitis: Helio nuotėkio greitis mažesnis arba lygus 1 × 10⁻⁹ cm/sek., Tenkina pusiau F20 nuotėkio standartus.

Medžiagos ir apdorojimas

Kūno medžiaga: ASTM A182 F316L Ultra-žemas anglies nerūdijantis plienas su EP (elektros energija) + pasyvavimo gydymas.

Diafragma: PTFE/FKM/PFA composite laminated diaphragm, with temperature resistance from -20°C to 180°C and lifespan >1 milijonas ciklų.

Sandarinimas: Pilnas metalinis dumplės antrinis sandariklis, siekiant pašalinti išorinės nuotėkio riziką.

„Vigor Ultra“ aukšto grynumo diafragmos vožtuvo pasirinkimo vadovas

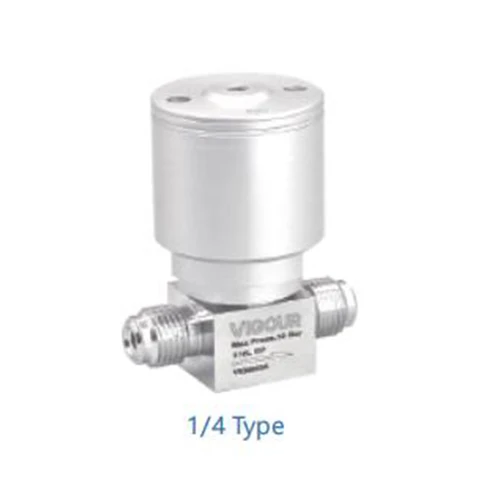

Žemas slėgis, mikro srautas: VDV32 UA serija, 1/4 "VCR sąsaja, CV =0. 02, tinkama AR/N₂ nešiklio dujų valdymui.

Vidutinio ir aukšto slėgio: VDV52UB, VDV37 UB serija, 1/2 "NPT sąsaja, sprogimo slėgis, didesnis arba lygus 3000 psig, tinkamas korozinėms dujoms (CL₂/HCl).

Aukštos švaros reikalavimai: VDV31UA, VDV38UB, VDV40UB serija, viso srautas EP + Plazmos valymas, Metalo jonų kiekio SIMS analizė<1 ppb.

Bendrosios problemos ir klausimai ir atsakymai



Kaip pasirinkti tarp rankinio ar pneumatinių?
Rankiniai vožtuvai tinka derinimui ar priežiūrai, o pneumatiniams vožtuvams reikalingi solenoidai ir oro šaltiniai, idealiai tinkantys automatinėms gamybos linijoms.

VCR ir NPT sąsajos suderinamumas?
VCR reikalauja metalinių tarpiklių (pvz. NPT turėtų vengti sandariklio užteršimo ir geriausiai naudojamas ne jautriai terpėms.

Kas daro įtaką diafragmos gyvenimo trukmei?
Dažnas perjungimas, korozinė terpė ir temperatūros svyravimai paspartina senėjimą. Diafragmą rekomenduojama pakeisti kas 2 metus arba po 500, 000 ciklų.

Kaip patikrinti vožtuvo švarą?
Jis turi praeiti pusiau F19 dalelių bandymą (mažesnis arba lygus 5 dalelėms/ft³ @0. 1μm) ir GC-MS organinių liekanų analizė.



Taikymo scenarijai



Specialus dujų pristatymas vaflių gamyklose (SIH₄/NH₃)

Farmacijos pramonė WFI (Vanduo injekcijai) Vamzdynai

Analitinių prietaisų nešiojamosios dujų sistemos (GC/ICP-MS)

Populiarus Žymos: UHP diafragmos vožtuvas, Kinijos UHP diafragmos vožtuvų gamintojai, tiekėjai

Tau taip pat gali patikti
Siųsti užklausą
