Modelis
|
VDV1 |
VDV2 |
VDV8 |

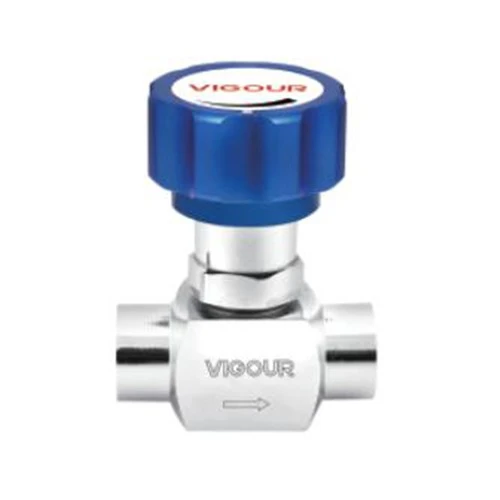

Žemo slėgio diafragmos vožtuvas VDV1
Įvadas
• Aukšto slėgio, didelio srauto reguliatorius • Žalvario chromo padengtas korpusas ir variklio dangtis, skirtas inertiniam, reaktyviam, degiam ir oksiduojančios oksiduojančios dujos ir mišiniai iki 6 klasės. 0 • Nerūdijančio plieno 316L kėbulas farmacijos, maisto ir gėrimų naudojimui • Paprastas išleidimo slėgio apribojimas rankomis • Savarankiškas standartas • Stabilus išleidimo slėgis • Testuotas naudoti su deguonimi |
|
|
Paraiška
• Komponentų bandymas • Kalibravimo sistemos • Laboratorinio slėgio kontrolė • Aukšto slėgio mėginių ėmimo sistemos • Aptarnavimo ir bandymo įranga |
Techniniai parametrai
| Tipas | Diafragmos vožtuvas |
| Įėjimo slėgis | Maks. 60 bar |
| Medžiagos | |
| Kūnas | Žr. Užsakymo informaciją |
| Sėdynė | Žvilgtelėti |
| Diafragma | Elgiloy® |
| Filtruoti | SS316L |
| Įleidimo / išleidimo jungtis | 1/4 "npt (f) |
| Temperatūros diapazonas | -30 laipsnis +74 laipsnis |
| Nutekėjimo greitis | 10^-8 mbar i/s he his |
| Svoris | 0. 5 kg |

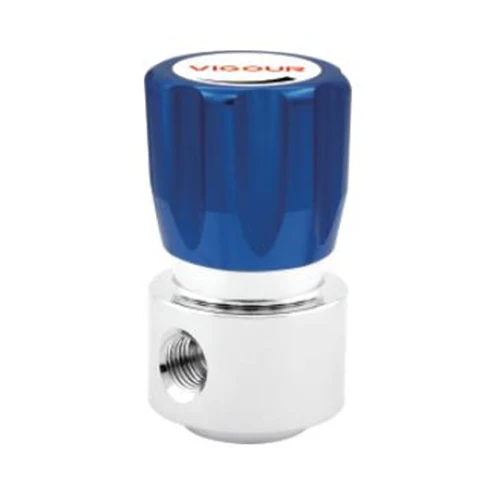

Žemo slėgio diafragmos vožtuvas VDV2
Įvadas
• diafragmos vožtuvas • Žalvario chromo padengtas korpusas, skirtas inertiniam, reaktyviam, degiam ir oksiduojant dujas ir mišinius iki 6 klasės. 0 • Nerūdijančio plieno 316L korozijos dujų korpusas • Tinka į įleidimo slėgį iki 60 barų, rankinio rato dizainas • Platus įleidimų / lizdų asortimentas • Metalo sandarinimas atmosferoje • Testuotas naudoti su deguonimi
|
|
Paraiška
• Komponentų bandymas • Kalibravimo sistemos • Laboratorinio slėgio kontrolė • Aukšto slėgio mėginių ėmimo sistemos • Aptarnavimo ir bandymo įranga
|
Techniniai parametrai
| Tipas | Diafragmos vožtuvas |
|
| Įėjimo slėgis | Maks. 60 bar | |
| Medžiagos | ||
| Kūnas | Žr. Užsakymo informaciją | |
| sėdynė | Žvilgtelėti | |
| Diafragma | Hastelloy® C276 | |
| Įleidimo / išleidimo jungtis | 1/4 "npt | |
| Temperatūros diapazonas | -30 laipsnis +74 laipsnis | |
| Nutekėjimo greitis | 1x10^-8 mbar i/s his | |
| Svoris | 0. 3kg | |

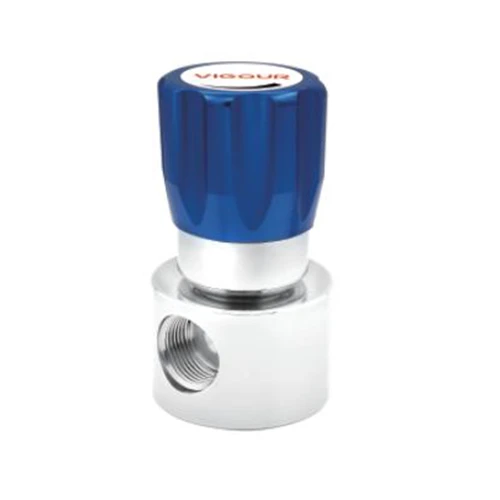

Žemo slėgio diafragmos vožtuvas VDV8
Įvadas:
• diafragmos vožtuvas
• Žalvario chromo padengtas korpusas, skirtas inertiniam, reaktyviam, degiam
ir oksiduojant dujas ir mišinius iki 6 klasės. 0
• Nerūdijančio plieno 316L korozijos dujų korpusas
• Tinka į įleidimo slėgį iki 40 barų
• Platus įleidimų / lizdų asortimentas
• Metalo sandarinimas atmosferoje
• Testuotas naudoti su deguonimi
Paraiška
• Komponentų bandymas
• Kalibravimo sistemos
• Laboratorinio slėgio kontrolė
• Aukšto slėgio mėginių ėmimo sistemos
• Aptarnavimo ir bandymo įranga
Techniniai parametrai
| Tipas | Diafragmos vožtuvas |
|
| Įėjimo slėgis | Maks. 40 bar | |
| Medžiagos | ||
| Kūnas | Žr. Užsakymo informaciją | |
| sėdynė |
Žvilgtelėti |
|
| Diafragma | Hastelloy® C276 | |
| Temperatūros diapazonas | -30 laipsnis +74 laipsnis | |
| Nutekėjimo greitis | 1x10^-8 mbar i/s his | |
| Svoris | 0. 8kg | |
Supaprastintas paaiškinimas
Paprasta prasme: „švelnus dujų jungiklis“, skirtas žemo slėgio dujų sistemoms, kur diafragma vaidina minkšto barjero vaidmenį, skirtą valdyti dujų srautą. Tai tarsi maišytuvas, skirtas dujinėms lėtoms ir pastoviai, tačiau patikimai, laikant daiktus sandariai sandariai, nereikia kovoti su dideliu slėgiu.
- Draugiškas žemo slėgio:Paprastai suprojektuotas eksploatavimo slėgiui iki 60 barų (apie slėgį, kurį rasite standartiniame dujų rezervuare, daug mažesnėje nei aukšto slėgio sistemose).
- Besiūlis antspaudas:Diafragma atskiria dujų srautą be judančių dalių, liečiančių su dujomis, todėl ji puikiai tinka dideliam grynumui ir mažiau agresyvioms dujoms (pavyzdžiui, azoto, deguonies ar CO2).
- Lanksčia operacija:Galima įsigyti su rankiniu ratuku (už smulkią srauto valdymą) arba svirtį (greitai išjungti), todėl dujų srautą galite valdyti tiksliai taip, kaip jums reikia.
Analogija:Tai panašu į vandens srauto sureguliavimą iš sodo čiaupo gentklo, kontroliuojamo ir visada patikimo.
- Žemo slėgio dujų sistemos:Dujų, tokių kaip azotas ar CO2, valdymas cilindruose ar laikymo rezervuaruose, kurių slėgis yra apie 60 barų.
- Cheminis apdorojimas:Nekorozinių dujų srauto reguliavimas vamzdynuose, kur slėgis yra palyginti mažas.
- Laboratorijos sąrankos:Tikslus dujų (pvz., Deguonies ar oro) kontrolė eksperimentams, užtikrinant grynumą, neperkraunant daiktų.
- Energetikos sektorius:Degalų linijos įrangai ar stotyse, veikiančiose esant žemam slėgiui (pvz., Tam tikroms gamtinėms dujoms ar biodujoms).
Du operacijos režimai:
Rankinio rato versija:
Tinka:Programos, kuriose reikia mažų, tikslių srauto ar slėgio pakeitimų (pvz., Labs ar medicinos sistemas).
Operacija:Lėtai pasukite rankos ratuką, o diafragma švelniai juda, kad kontroliuotų dujų srautą, kaip ir derinant maišytuvą.
Svirties versija:
Tinka:Programos, reikalaujančios greito dujų uždarymo arba dažnai valdomų sistemų (pvz., Pramoninių procesų).
Operacija:Ištraukite 90 laipsnių svirtį, o diafragma iškart atsidaro arba uždaroma, suteikdama greitai įjungti/išjungti valdymą.
- Kryptis yra svarbi:Vožtuvo korpusas turės rodyklę, rodančią dujų srauto kryptį (→), todėl būtinai suderinkite ją, kai montuojate.
- Sąsajos atitikimas:Įsitikinkite, kad siūlų tipas (pvz., G-Thread, NPT) ir dydis atitiktų jūsų sistemą, ir prireikus naudokite sandarinimo juostą.
- Reguliariai patikrinkite diafragmą:Net esant žemam slėgiui, diafragmos laikui bėgant gali dėvėti, todėl laikykitės gamintojo priežiūros ir pakeitimo gairių.
1 leidimas: vožtuvas netinkamai užklijuoja (nutekėja)
Priežastis:Diafragmos nusidėvėjimas ar įtrūkimai, nešvarumai vožtuvo sėdynėje arba pažeisti sandarikliai.
Sprendimas:Pakeiskite diafragmą, išvalykite vožtuvo sėdynę ir apžiūrėkite sandariklius.
2 leidimas: Rankų ratas/svirtis sunku valdyti
Priežastis:Diafragmos prilipimas, sutepimo trūkumas judančiose dalyse ar slėgio kaupimasis viduje.
Sprendimas:Išlaisvinimo slėgis prieš eksploatuokite, sutepkite vožtuvo kotą ir, jei reikia, pakeiskite diafragmą.
3 leidimas: diafragmos gedimas
Priežastis:Perviršis (daugiau nei 60 barų) arba nesuderinamų cheminių medžiagų poveikis.
Sprendimas:Įsitikinkite, kad sistemos slėgis neviršija įvertintos 60 juostos, ir rinkitės diafragmas, pagamintas iš atsparių medžiagų (pvz., PTFE ar elastomerai, tinkantys konkrečioms dujoms).
4 leidimas: svirties versija nevisiškai atidaroma/uždaroma
Priežastis:Neteisingas montavimo kampas arba laisvas ribinis varžtai.
Sprendimas:Įdiegimo metu sureguliuokite vožtuvo orientaciją ir priveržkite visus laisvus varžtus.
Mažo slėgio diafragmos vožtuvas yra „švelnus dujų jungiklis“, skirtas valdyti srautus iki 60 barų. Rankinis ratas leidžia tiksliai sureguliuoti, o svirtis siūlo greitą įjungimo/išjungimo veiksmą. Įsitikinkite, kad saugiai, patikimai veikiate 60 barų.
Norėdami pasirinkti, tiesiog paklauskite gamintojo: "Turiu valdyti CO2 60 bare. Ar turėčiau pasirinkti rankinį ratą ar svirtį? Ir kokia diafragmos medžiaga geriausia mano taikymui?"
